CAMPIO PLA pianetari: una guida approfondita a tipi, applicazioni e vantaggi

I. IntRoduziooooone ai cambi PlanetaRi

1. Che coS'è un cambio PlanetaRio?

Un cambio planetaRio, noto anche come cambio epiciclico, è un SoFiSticato SiStema di ingranaggi caratterizzato dalla Sua disposizione unica di ingranaggi. A diFferenza dei tradizionali cambi dell'albero parallelo, un cambio planetario è costituito da un ingranaggio centrale "sole", un ingranaggio "esterno" ad anello "(ingranaggio interno) e diversi ingranaggi" pianeti "che ruotano attOno alla marcia solare mentre si mette con il sole e l'ingranaggio ad anello. Questi ingranaggi del pianeta sono in genere montati su un "vettore" mobile, il che determina il loro movimento orbitale. Questa disposizione concentrica consente la distribuzione efficiente del carico tra più ingranaggi, portEo a caratteristiche di prestazione eccezionali. La funzione principale di un cambio planetario è quella di fornire una significativa moltiplicazione della coppia e una riduzione della velocità in uno spazio notevolmente compatto.

2. Breve storia ed evoluzione

I principi fondamentali dietro gli ingranaggi epiciclici possono essere ricondotti ai tempi antichi, con le prime applicazioni trovate in orologi astronomici e altri intricati dispositivi meccanici. Tuttavia, il moderno cambio planetario, come lo conosciamo oggi, ha iniziato a prendere forma con l'avvento dell'industrializzazione e la crescente domEa di soluzioni di trasmissione di potenza potenti ma compatte.

I primi progetti di ingranaggi planetari erano spesso complessi da produrre e soggetti a problemi relativi alla distribuzione e all'usura del carico. Significativi progressi nella scienza dei materiali, nella lavorazione di precisione e nella geometria degli ingranaggi hanno portato a cambio planetario altamente efficienti, affidabili e durevoli disponibili oggi. L'evoluzione ha visto uno spostamento da progetti rudimentali a sistemi altamente ingegnerizzati in grado di gestire una coppia immensa, funzionare ad alta velocità e sopportare condizioni ambientali dure. Lo sviluppo di lubrificanti avanzati e tecnologie di sigillatura ha ulteriormente migliorato le loro prestazioni e durata della vita. Oggi, la progettazione assistita da computer (CAD) e l'analisi degli elementi finiti (FEA) svolgono ruoli cruciali nell'ottimizzazione dei progetti del cambio planetario per applicazioni specifiche, spingendo i confini delle loro capacità.

3. Vantaggi dei cambi planetari

I cambi planetari offrono una serie avvincente di vantaggi che li rendono una scelta preferita in un ampio spettro di industrie. Il loro design unico offre intrinsecamente diversi vantaggi chiave:

• Alta densità di coppia: Perse il vantaggio più significativo è la loro capacità di trasmettere una coppia molto elevata in un volume relativamente piccolo. Ciò è dovuto alle capacità di condivisione del carico tra più ingranaggi del pianeta, moltiplicEo efficacemente l'area di contatto e distribuendo sollecitazioni.
• Dimensione compatta: La disposizione concentrica degli ingranaggi consente un design molto compatto e di risparmio spaziale. Ciò è fondamentale nelle applicazioni in cui lo spazio è premium, come robotica, aerospaziale e macchinari portatili.
• Alta efficienza: I cambi planetari sono rinomati per la loro efficienza di trasmissione ad alta potenza, spesso superiore al 95% in una singola fase. Ciò è attribuito al puro contatto rotolante tra i denti degli ingranaggi, che riduce al minimo le perdite di attrito rispetto ad altre disposizioni degli ingranaggi.
• Eccellente precisione e rigidità posizionale: La distribuzione del carico bilanciata e la costruzione rigida dei cambi planetari contribuiscono a un contraccolpo minimo (il gioco tra gli ingranaggi di meshing) e un'elevata rigidità torsionale. Ciò li rende ideali per applicazioni che richiedono un controllo del movimento preciso, come l'automazione industriale e la robotica.
• Basso rumore e vibrazione: I più punti di contatto e i componenti rotanti bilanciati in un cambio planetario portano a un funzionamento più fluido e livelli ridotti di rumore e vibrazione rispetto ai cambi convenzionali.
• Rapporti di marcia versatili: Variando il numero di denti sul sole, il pianeta e gli ingranaggi ad anello e impilando più fasi, è possibile ottenere una vasta gamma di rapporti di riduzione, soddisfacenti a diversi requisiti di applicazione.
• Disposizione dell'albero coassiale: Sia gli alberi di ingresso che quello di uscita sono in genere coassiali, semplificando la progettazione e l'integrazione della macchina. Ciò elimina la necessità di alberi offset e complessità di montaggio associate.
• Durata e lunga durata: Con una corretta lubrificazione e manutenzione, le solide capacità di progettazione e condivisione del carico dei cambi planetari contribuiscono a una lunga durata operativa, anche in condizioni impegnative.

Questi vantaggi rendono collettivamente i cambi planetari una componente indispensabile in numerosi sistemi meccanici moderni, guidando l'innovazione ed efficienza tra i settori.

Ii. Principio di lavoro dei cambi planetari

La notevole prestazione di un cambio planetario deriva dalla sua ingegnosa configurazione interna e dal modo in cui i suoi componenti interagiscono. Comprendere questo meccanismo è la chiave per apprezzare la sua utilità diffusa.

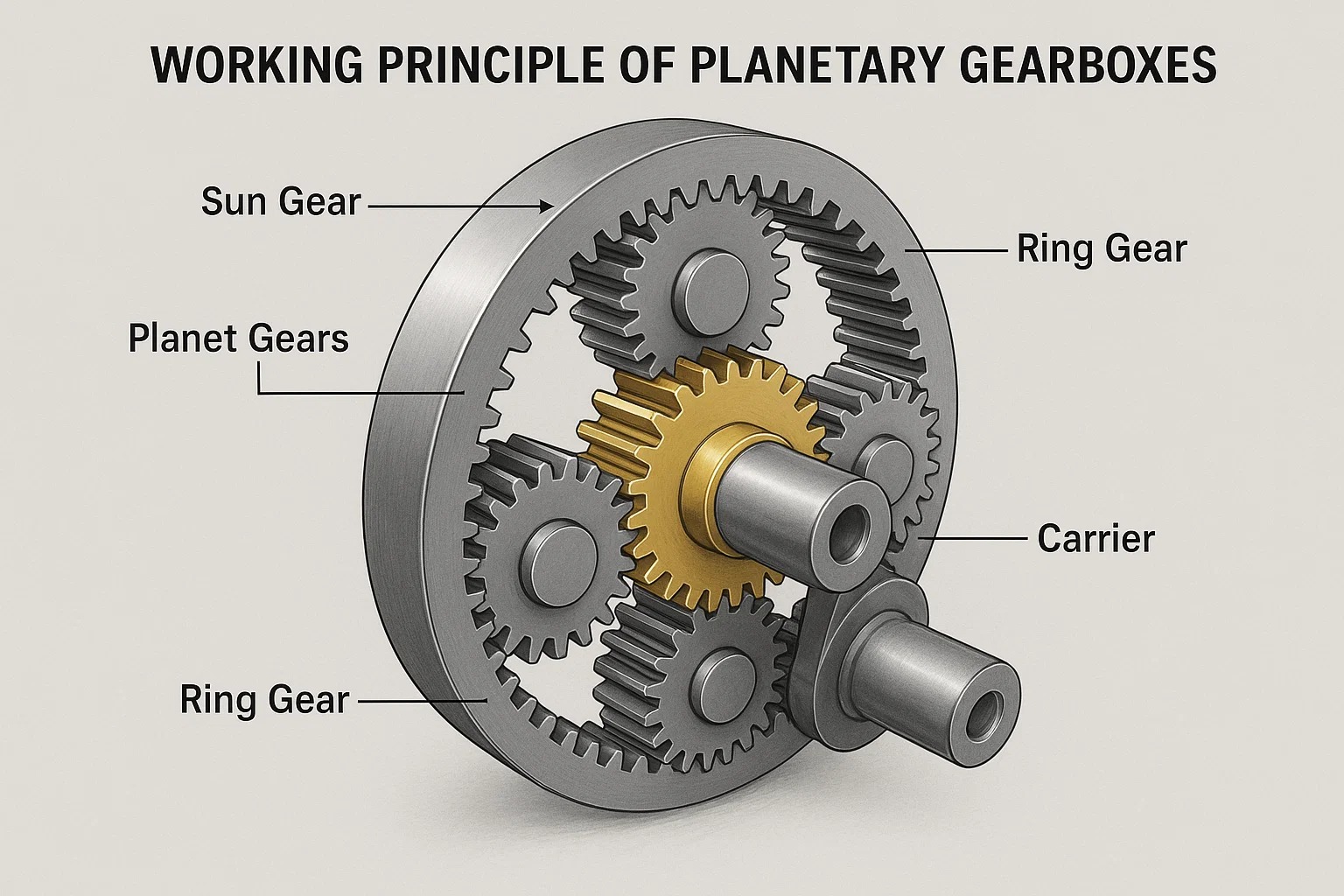

1. Componenti: attrezzatura solare, ingranaggi del pianeta, attrezzatura ad anello, vettore

Un tipico cambio planetario, nella sua forma più elementare, comprende quattro componenti fondamentali, ognuno dei quali gioca un ruolo fondamentale nel processo di trasmissione del potere:

• Attrezzatura solare: Questa è la marcia centrale, analoga al sole nel nostro sistema solare (da cui il nome "planetario"). Di solito è l'ingranaggio di ingresso in una configurazione di riduzione della velocità o l'ingranaggio di uscita in una configurazione di velocità in aumento. Si intreccia esternamente con gli ingranaggi del pianeta.
• Planet Gears: Questi sono in genere due o più ingranaggi che orbitano attorno alla marcia solare centrale. Si intrecciano sia con l'ingranaggio solare che con i denti interni dell'attrezzatura ad anello. Gli ingranaggi del pianeta sono responsabili della distribuzione del carico e della trasmissione della potenza dall'ingranaggio solare all'ingranaggio o del vettore ad anello o al viceversa. Il numero di ingranaggi del pianeta influisce sulla capacità di trasporto del carico e l'equilibrio del sistema.
• Ingranaggio ad anello (ingranaggio annulus / ingranaggio interno): Questo è un ingranaggio esterno con denti interni che si intrecciano con gli ingranaggi del pianeta. Incapsula il sole e gli ingranaggi del pianeta. L'ingranaggio ad anello può essere stazionario, fungere da membro di reazione, oppure può essere guidato o fornire l'output. I suoi denti interni forniscono una superficie di contatto stabile e robusta per gli ingranaggi del pianeta.
• Vettore (Planet Carrier / ARM): Questa è una componente strutturale che tiene in posizione gli ingranaggi del pianeta e mantiene la loro spaziatura attorno all'ingranaggio del sole. Gli ingranaggi del pianeta sono in genere montati su alberi fissi al corriere, permettendo loro di ruotare sui propri assi mentre simultaneamente ruotano attorno all'ingranaggio solare. Il corriere può fungere da input, output o un componente stazionario, a seconda della configurazione cinematica desiderata.

Questa disposizione unica e coassiale degli ingranaggi consente di ospitare l'intero treno di ingranaggi all'interno di un involucro cilindrico compatto, che è un grande vantaggio di progettazione.

2. Come interagiscono gli ingranaggi

L'interazione di questi quattro componenti determina la riduzione della velocità del cambio, la moltiplicazione della coppia e la direzione di rotazione. Il principio operativo si basa sulla correzione di uno dei tre componenti rotanti principali (sole, portatore o ingranaggio ad anello) e quindi utilizzando un altro come input e il terzo come output.

Consideriamo la configurazione più comune per la riduzione della velocità:

• Ingresso: IL Sun Gear è in genere guidato da un motore.
• Stazionario: IL Attrezzatura ad anello è tenuto fisso (impedito di ruotare).
• Produzione: IL Carrier diventa l'albero di uscita.

In questa configurazione:

1. Mentre la marcia solare ruota, guida gli ingranaggi del pianeta meshing.
2. Poiché gli ingranaggi del pianeta si stanno anche mettendo con stazionario Attrezzatura ad anello, sono costretti a "camminare" o arrotolare lungo l'interno dell'ingranaggio ad anello.
3. Questo movimento di rotolamento fa orbitare gli ingranaggi del pianeta attorno all'ingranaggio solare, trasportando il loro supporto vettore con loro.
4. Poiché gli ingranaggi del pianeta stanno rotolando e orbitano in orbita, il vettore ruota a una velocità molto più lenta rispetto all'ingranaggio solare di ingresso, riducendo efficacemente la velocità e moltiplicando la coppia.

Sono possibili altre configurazioni:

• Carrier fisso: Se il corriere è tenuto stazionario, il sistema funge da riduzione degli ingranaggi standard in cui il sole guida i pianeti, che quindi guidano la marcia ad anello. Questa disposizione può essere utilizzata per la riduzione della velocità o l'aumento, spesso con diverse direzioni di uscita.
• Attrezzatura da sole fissa: Se l'attrezzatura solare viene mantenuta stazionaria e l'ingranaggio ad anello è guidato (input), il vettore può diventare l'uscita, risultando in un diverso rapporto di riduzione.

La bellezza del design planetario risiede nella sua capacità di distribuire il carico su più ingranaggi del pianeta. Ogni attrezzatura pianeta porta una parte della coppia totale, portando a:

• Aumento della capacità di carico: Il carico viene condiviso, quindi ogni dente di marcia subisce una sollecitazione inferiore rispetto a un treno di marcia convenzionale in cui tutto il carico viene trasmesso attraverso un singolo punto di mesh.
• Operazione più fluida: Punti di contatto multipli riducono le vibrazioni e il rumore.
• Maggiore efficienza: La pura azione di rotolamento tra gli ingranaggi riduce al minimo l'attrito scorrevole.

3. Calcolo del rapporto di ingranaggio

Il rapporto di marcia (i) di un cambio planetario dipende da quali componenti sono fissi, input e output, nonché dal numero di denti sull'ingranaggio solare ( Z s ​ ), attrezzatura ad anello ( Z r ​ ) e pianeta ingranaggi ( Z p ​ ). Mentre il numero di ingranaggi del pianeta ( N p ​ ) influisce sulla capacità di carico, non influenza direttamente il rapporto si.

Consideriamo la configurazione più comune in cui il L'ingranaggio ad anello è fisso (stazionario) , IL L'ingranaggio solare è l'ingresso e il Il vettore è l'output .

La formula per il rapporto di marcia (i) in questa configurazione comune (velocità di input / velocità di uscita) è:

i = 1 Z r / Z s

Dove:

• Z r ​ = Numero di denti sull'ingranaggio dell'anello
• Z s ​ = Numero di denti sull'attrezzatura solare

Esempio: Se un cambio planetario ha un attrezzatura solare con 20 denti ( Z s ​ = 20 ) e un ingranaggio ad anello con 80 denti ( Z r ​ = 80 ) e l'ingranaggio ad anello è fisso:

i = 1 80/20 = 1 4 = 5

Ciò significa che ogni 5 rotazioni dell'ingranaggio solare di ingresso, il vettore di uscita ruoterà 1 volta. La velocità è ridotta di un fattore 5 e la coppia viene moltiplicata per un fattore 5 (ignorando le perdite di efficienza).

Note importanti sul rapporto di attrezzatura:

• Per i cambi planetari a più stadi, il rapporto di marcia complessivo è il prodotto dei singoli rapporti di ogni fase. Ad esempio, se hai due fasi, ognuno con un rapporto di 5: 1, il rapporto totale sarebbe 5 × 5 = 25 : 1 .
• Altre configurazioni (ad es. Sole fisso, anello di ingresso, portatore di output) hanno formule di rapporto diverse. La formula generale, derivata dall'equazione di Willis, è un potente strumento per il calcolo dei rapporti in tutti i treni di attrezzatura epiciclica.

Comprendere questi componenti fondamentali e la loro interazione dinamica è cruciale sia per la progettazione che per la selezione di cambi planetari per applicazioni specifiche.

Iii. Tipi di cambi planetari

Mentre i componenti fondamentali di un cambio planetario rimangono coerenti (sole, pianeta, anello, vettore), variazioni nella loro disposizione, il numero di fasi e il tipo di marcia utilizzati portano a diverse configurazioni, ciascuna ottimizzata per caratteristiche e applicazioni specifiche delle prestazioni.

1. Cambio planetario a stadio singolo

Un cambio planetario a singolo stadio è la forma più semplice, che comprende un set di ingranaggi per sole, pianeti e anelli con il vettore corrispondente.

• Struttura: È costituito da un attrezzatura solare centrale, diversi ingranaggi del pianeta che si mettono in pietra con il sole, un vettore del pianeta che tiene gli ingranaggi del pianeta e un ingranaggio ad anello esterno che si mettono in giro con i pianeti.
• Operazione: L'alimentazione viene in genere immessa attraverso l'ingranaggio solare, l'ingranaggio ad anello viene tenuto stazionario e l'uscita viene presa dal vettore (per la riduzione della velocità).
• Caratteristiche:
  • Compattezza: Estremamente compatto per il rapporto di riduzione raggiunto.
  • Efficienza: Efficienza molto elevata, spesso superiore al 97% per una singola fase.
  • Gamma di rapporto limitato: Il rapporto di riduzione pratico massimo per un singolo stadio è generalmente limitato (ad esempio, in genere da 3: 1 a circa 10: 1 o 11: 1). Il raggiungimento di rapporti più elevati in un singolo stadio richiederebbe un ingranaggio solare molto piccolo rispetto all'ingranaggio ad anello, che può portare a problemi con la forza del dente e il numero di ingranaggi del pianeta che possono essere montati.
  • Applicazioni: Ideale per applicazioni che richiedono una riduzione a velocità moderata, alta densità di coppia e controllo del movimento preciso in un'impronta ridotta, come piccola robotica, applicazioni servomotor e linee di montaggio automatizzate.

2. Cambio planetario a più stadi

Quando sono necessari rapporti di riduzione più elevati o quando è necessaria una velocità di uscita molto specifica, un singolo stadio non può fornire in modo efficiente, sono combinate più stadi planetari in serie.

• Struttura: Un cambio planetario a più stadi è costituito da due o più set di ingranaggi planetari singoli collegati in sequenza. Il vettore di uscita del primo stadio spesso funge da attrezzatura solare di ingresso per la fase successiva o un albero intermedio collega le fasi.
• Operazione: Il rapporto di ingranaggio totale è il prodotto dei singoli rapporti di ogni fase. Ad esempio, un cambio a due stadi con un rapporto 5: 1 nel primo stadio e un rapporto 4: 1 nel secondo stadio produrrà un rapporto complessivo di 20: 1.
• Caratteristiche:
  • Rapporti di riduzione elevati: In grado di raggiungere rapporti di marcia molto elevati (ad esempio, da 15: 1 a diverse centinaia o addirittura migliaia a uno).
  • Lunghezza aumentata: La lunghezza complessiva del cambio aumenta con il numero di stadi, sebbene rimanga relativamente compatta rispetto ai cambi di alberi paralleli a più fasi per rapporti equivalenti.
  • Efficienza leggermente ridotta: Mentre ogni fase è altamente efficiente, c'è una piccola perdita di efficienza con ogni fase aggiuntiva. Tuttavia, l'efficienza complessiva rimane in genere molto alta (ad esempio, 90-95% per il multi-stage).
  • Applicazioni: Ampiamente utilizzati in macchinari industriali pesanti, turbine eoliche, sistemi di localizzazione solare, robotica di grandi dimensioni, attrezzature da costruzione e ovunque sono necessarie una coppia molto elevata e basse velocità di uscita in un fattore di forma relativamente compatto.

3. cambio planetario personalizzato

Al di là delle unità standard standard, i cambi planetari personalizzati sono progettati e fabbricati per soddisfare requisiti di applicazione altamente specifici e spesso unici che non possono essere soddisfatti da soluzioni prontamente disponibili.

• Considerazioni sul design: La personalizzazione può comportare:
  • Rapporti di marcia specifici: Rapporti non standard o estremamente alti/bassi.
  • Materiali: Uso di materiali specializzati per temperature estreme, ambienti corrosivi o riduzione del peso (ad es. Applicazioni aerospaziali).
  • Sigillazione e lubrificazione: Soluzioni per ambienti a vuoto, requisiti di livello alimentare o applicazioni ad alta pressione.
  • Montaggio e integrazione: Disegni di flangia unici, configurazioni dell'albero (albero cavo, albero splamato, motore integrato) o forme di alloggiamento per adattarsi a spazi vincolati.
  • Gioco: Requisiti di contraccolpo ultra-bassa per il controllo del movimento di precisione.
  • Rumore/vibrazione: Modifiche di progettazione per un funzionamento estremamente silenzioso.
  • Duty Cycle & Life: Ingegnerizzato per una durata eccezionalmente lunga o per cicli di carico specifici.
• Vantaggi: Prestazioni con precisione ottimizzate per l'applicazione prevista, spesso portando a una migliore efficienza del sistema, affidabilità e longevità.
• Applicazioni: Strumenti scientifici ad alta precisione, applicazioni di difesa, sistemi aerospaziali specializzati, macchinari automatizzati su misura, dispositivi medici e attrezzature industriali di nicchia in cui soluzioni standard sono insufficienti.

4. Cambio planetario a spuring ingranaggies

Questa classificazione si riferisce al tipo di denti utilizzati sui ingranaggi del sole, del pianeta e dell'anello. Gli ingranaggi Spur sono il tipo di attrezzatura più comune e fondamentale.

• Caratteristiche:
  • Denti dritti: I denti sono dritti e paralleli all'asse di rotazione.
  • Semplicità ed efficacia in termini di costi: Più facile e generalmente meno costoso da produrre rispetto agli ingranaggi elicoidali.
  • Alta efficienza: Eccellente efficienza, specialmente in sistemi ben allineati.
  • Carichi radiali: Generare solo forze radiali (nessuna spinta assiale).
  • Rumore: Può essere più rumoroso degli ingranaggi elicoidali, specialmente a velocità più elevate, a causa dell'intero dente che si impegna contemporaneamente ("carico di impatto").
• Applicazioni: Ampiamente utilizzato in una vasta gamma di applicazioni in cui l'efficienza e i costi sono considerazioni primarie e sono accettabili livelli di rumore moderati. Ciò include l'automazione industriale più generali, gli strumenti elettrici e molti sistemi di trasmissione compatti.

5. Geade pianetario per ingranaggi elicoidali

Gli ingranaggi elicoidali hanno denti che vengono tagliati ad angolo rispetto alla faccia della marcia, formando un'elica.

• Caratteristiche:
  • Denti angolati: I denti sono angolati rispetto all'asse di rotazione.
  • Impegno più fluido: I denti angolati si impegnano gradualmente, da un'estremità all'altra, portando a un'operazione più silenziosa e più fluida.
  • Capacità di carico più elevata: Il coinvolgimento graduale significa che più denti sono in contatto in qualsiasi momento, consentendo loro di gestire carichi più elevati per le stesse dimensioni dell'ingranaggio rispetto agli ingranaggi di sperone.
  • Spinta assiale: Genera una forza di spinta assiale lungo l'albero, che richiede cuscinetti di spinta appropriati per gestire.
  • Complessità manifatturiera: Più complesso e costoso da produrre rispetto agli ingranaggi.
• Applicazioni: Preferito nelle applicazioni in cui la riduzione del rumore, la soppressione delle vibrazioni e le capacità di carico più elevate sono fondamentali. Ciò include robotica ad alta precisione, macchinari ad alta velocità, trasmissioni automobilistiche, cambi di turbine eoliche e unità industriali per impieghi pesanti in cui la trasmissione di potenza regolare è fondamentale.

La scelta tra i cambi planetari di spur e elicoidali dipende dalle richieste specifiche dell'applicazione in merito al rumore, alla capacità di carico, ai costi e alla complessità del design.

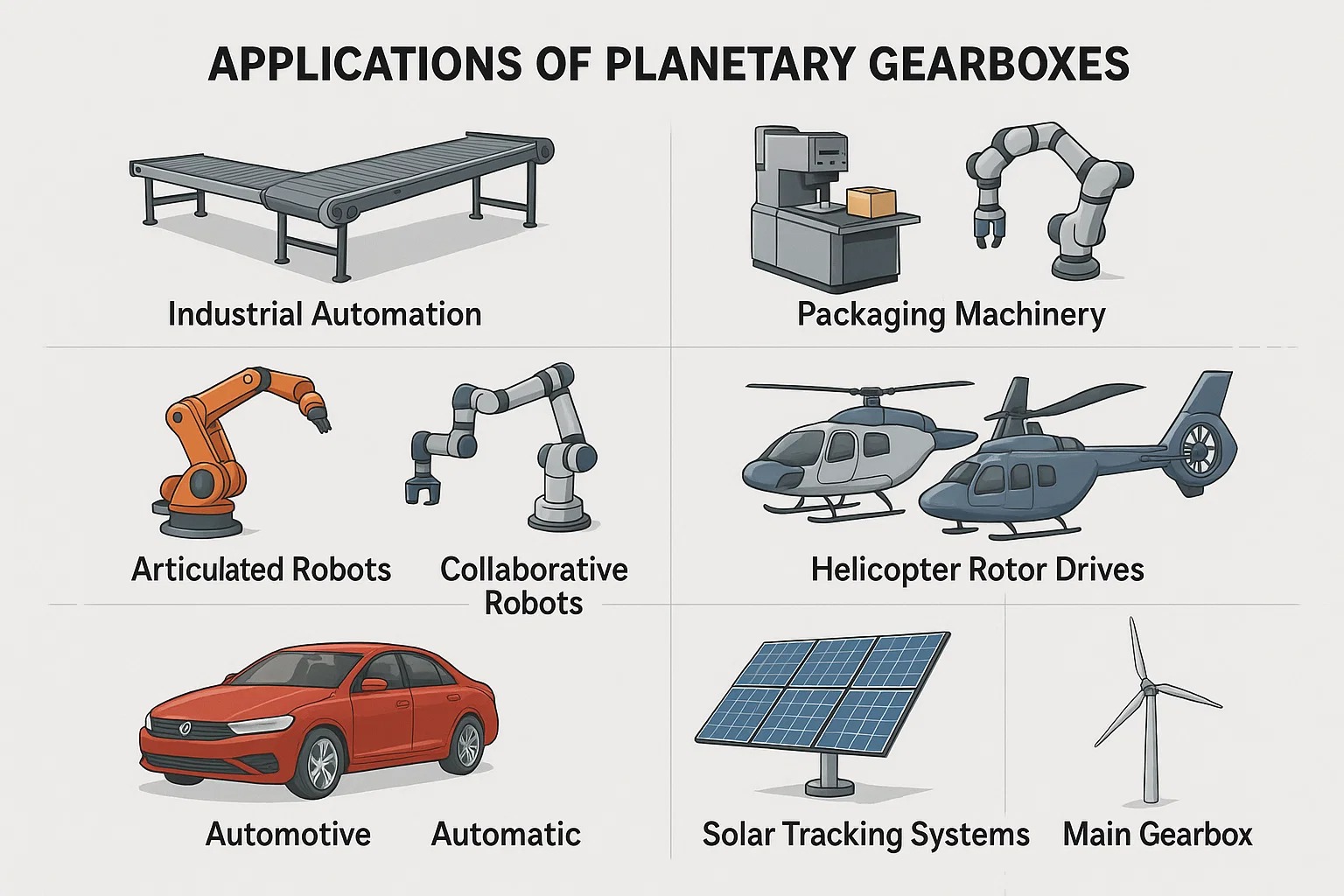

IV. Applicazioni dei cambi planetari

La combinazione unica di alta densità di coppia, dimensioni compatte, alta efficienza e precisione rende indispensabili i cambi planetari in una vasta gamma di settori. La loro versatilità consente loro di essere perfettamente integrati in sistemi che vanno dalla robotica ad alta precisione a macchinari industriali per impieghi pesanti.

1. Automazione industriale

Nel regno dell'automazione industriale, i cambi planetari sono una pietra miliare per raggiungere un controllo di movimento preciso e affidabile. La loro capacità di fornire una coppia elevata con un contraccolpo minimo è fondamentale per il posizionamento e il movimento accurato dei macchinari automatizzati.

• Sistemi di trasporto: Fornire la riduzione della coppia e della velocità necessaria per il movimento efficiente e controllato delle merci lungo le linee di produzione. La loro dimensione compatta consente l'integrazione nei progetti di trasportatori vincolati dallo spazio.
• Macchinari di imballaggio: Fondamentale per la sincronizzazione precisa di vari elementi della macchina come filler, sigillanti e etichettatrici. L'accuratezza dei cambi planetari garantisce una qualità costante del prodotto e un rendimento elevato.
• Attrezzatura da stampa: Essenziale per l'allineamento preciso e il movimento di rulli e piastre, garantendo una registrazione di stampa di alta qualità e un'output costante nelle macchine da stampa commerciale.
• Gestione del materiale: Utilizzati nei veicoli guidati automatizzati (AGV), nei sistemi di archiviazione e di recupero automatizzati (AS/RS) e vari ascensori e paranchi in cui sono richiesti movimenti controllati e alta capacità di carico.
• Macchine a taglio e saldatura: Fornire le velocità esatte di posizionamento e di alimentazione necessarie per percorsi di taglio complessi e operazioni di saldatura precise.

2. Robotica

I cambi planetari sono quasi sinonimi di robotica moderna a causa del loro ruolo fondamentale nel raggiungere l'agilità, la forza e la precisione richieste dai sistemi robotici.

• Robot articolati: Integrati nelle articolazioni di bracci robotici (ad es. Robot a 6 assi) per fornire la coppia necessaria per il sollevamento e la manipolazione di carichi pesanti mantenendo una precisione di posizione elevata per compiti ripetibili.
• Robot collaborativi (cobot): La loro bassa contraccolpo e il funzionamento regolare contribuiscono all'interazione precisa e sicura richiesta per i cobot che lavorano a fianco degli operatori umani.
• Robot di servizio: Utilizzato nelle piattaforme di robot mobili per la navigazione e la locomozione, nonché in armi manipolatori per le attività in vari settori di servizio.
• Exoscheletri: Applicato in esoscheletri alimentati per la riabilitazione medica o l'assistenza industriale, fornendo la coppia articolare necessaria per l'aumento umano.

3. Aerospace

Nel settore aerospaziale, il premio sulla riduzione del peso, l'affidabilità e la precisione rendono i cambi planetari una scelta ideale per numerose applicazioni critiche.

• Attuatori di aeromobili: Utilizzati negli attuatori di superficie di controllo (lembi, alettoni, timone), sistemi di retrazione degli ingranaggi di atterraggio e inversioni di spinta, dove l'alta coppia in un pacchetto compatto e leggero è essenziale per la sicurezza e le prestazioni.
• Drive del rotore in elicottero: Mentre i cambi di rotore principale sono altamente complessi, le fasi planetarie sono spesso componenti integrali a causa delle loro capacità di condivisione del carico e ad alti rapporti di riduzione, che sono fondamentali per la trasmissione dell'energia dal motore al rotore.
• Meccanismi satellitari e spaziali: Impiegati in sistemi di puntamento dell'antenna, meccanismi di distribuzione di array solare e bracci robotici sui veicoli spaziali, dove il movimento preciso in ambienti estremi è fondamentale.

4. Automotive

I cambi planetari sono un componente fondamentale in molte applicazioni automobilistiche, in particolare nelle trasmissioni.

• Trasmissioni automatiche: Il nucleo della maggior parte delle trasmissioni automatiche utilizza più set di ingranaggi planetari per fornire vari rapporti di marcia senza interrompere il flusso di potenza. Ciò consente cambi di marcia morbidi e senza soluzione di continuità.
• Drive di veicoli ibridi: Utilizzati nei dispositivi di alimentazione all'interno di propulsori ibridi per combinare energia dal motore a combustione interna e dal motore elettrico, consentendo una gestione efficiente dell'energia.
• Drivetrains per veicoli elettrici (EV): Sebbene più semplici delle trasmissioni di ghiaccio, alcuni veicoli elettrici utilizzano ancora cambi di cambio planetari singoli o multi-stage per una riduzione ottimale della velocità del motore e la consegna della coppia alle ruote.
• Differenziali a slittamento limitato: Alcuni progetti differenziali incorporano set di ingranaggi planetari per gestire la distribuzione di energia tra le ruote, migliorare la trazione.

5. Sistemi di tracciamento solare

Per massimizzare l'acquisizione di energia, i pannelli solari devono tracciare accuratamente il movimento del sole durante il giorno. I cambi planetari sono cruciali per questo movimento preciso.

• Tracker ad asse singolo: Fornire l'unità per i pannelli di inclinare lungo un asse, ottimizzando il loro angolo rispetto al sole.
• Tracker a doppio asse: Abilita movimenti più complessi, consentendo ai pannelli di tracciare sia l'azimut (angolo orizzontale) che l'elevazione (angolo verticale) del sole. L'elevata precisione e la robustezza dei cambi planetari garantiscono un funzionamento a lungo termine affidabile in ambienti esterni.

6. Turbine eoliche

I cambi planetari sono un componente critico nella trasmissione della maggior parte delle turbine eoliche multi-megawatt, colmando il divario tra il rotore a rotazione lenta e il generatore ad alta velocità.

• Cambio principale: L'applicazione primaria si trova all'interno del cambio principale che collega le pale del rotore a scatto lento della turbina eolica (bassa giri / min, coppia alta) al generatore elettrico molto più veloce (alto numero di giri, coppia più bassa). Le fasi planetarie sono altamente efficienti per questo sostanziale aumento della velocità e conversione della coppia.
• Sistemi di pitch e imbardati: I cambi planetari più piccoli vengono anche utilizzati nei sistemi di pitch (che controllano l'angolo della lama) e nei sistemi di imbardata (che orientano la navicella nel vento) per fornire i movimenti precisi e potenti richiesti per l'acquisizione e la sicurezza ottimali di energia.

7. Macchinari di imballaggio

Come menzionato brevemente sotto l'automazione industriale, l'imballaggio si basa fortemente sulla precisione e le alte velocità di ciclo abilitate dai cambi planetari.

• Macchine di riempimento: Garantire una dispensa accurata del volume.
• Sigillanti: Fornire pressione e tempi coerenti per la tenuta.
• Macchine per l'etichetta: Garantire un posizionamento preciso dell'etichetta ad alta velocità.
• Macchine a cartone e pallettizzazione: Fornire i movimenti controllati per i pacchetti di formazione, riempimento, sigillatura e impilamento. La natura bassa e compatta dei cambi planetari sono essenziali per le operazioni sincronizzate e ad alta velocità caratteristiche delle moderne linee di imballaggio.

8. Attrezzatura da stampa

La domanda di output di alta qualità, alta e costante nel settore della stampa rende i cambi planetari una scelta ideale.

• Premere offset: Utilizzati nei meccanismi di azionamento per cilindri a piastre, cilindri di coperta e cilindri di impressione, che richiedono una registrazione estremamente precisa e una rotazione regolare per prevenire il fantasma o le impronte errate.
• Presse digitali: Mentre differiscono nella tecnologia, elementi come meccanismi di alimentazione cartacei e specifici sistemi di posizionamento della testa di stampa possono beneficiare della natura compatta e precisa dei cambi planetari.
• Presse flessografiche e gravi: Simile all'offset, queste presse richiedono un controllo accurato delle velocità di rullo e dei sistemi di tensionamento, in cui i cambi planetari forniscono la coppia e la precisione necessarie.

Le diverse applicazioni evidenziano l'adattabilità e il ruolo critico dei cambi planetari nei moderni progressi industriali e tecnologici.

Confronti del tipo di cambio planetario

Ecco le tabelle che riassumono le caratteristiche chiave dei diversi tipi di cambio planetario:

Confronto del tipo di cambio planetario: singolo stadio contro multi-stage

Confronto del tipo di attrezzatura per cambio planetario: attrezzatura a spir vs. ingranaggio elicoidale

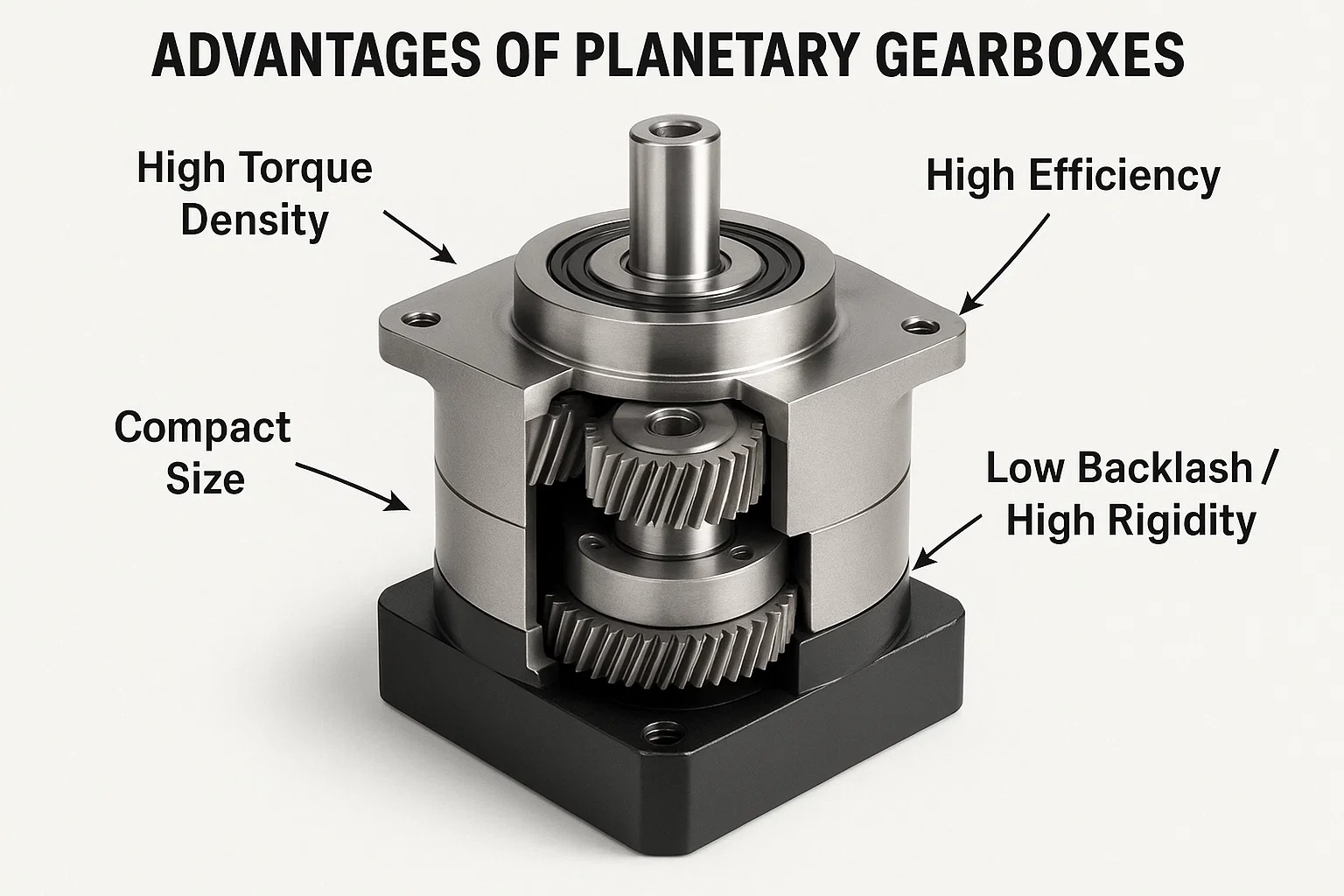

V. Vantaggi

I principi di progettazione e operativa unici dei cambi planetari concedono loro diversi vantaggi significativi rispetto ad altre configurazioni del treno per ingranaggi. Questi vantaggi sono esattamente il motivo per cui sono la scelta preferita in una vasta gamma di applicazioni esigenti in cui prestazioni, spazio ed efficienza sono fondamentali.

1. Densità di coppia elevata

Uno dei vantaggi più avvincenti dei cambi planetari è il loro eccezionale densità di coppia . Ciò si riferisce alla loro capacità di trasmettere una coppia molto elevata rispetto alle dimensioni e al peso fisico.

• Condivisione del carico: Il motivo principale di questa alta densità di coppia è la distribuzione del carico tra più ingranaggi del pianeta. In un cambio di albero parallelo convenzionale, l'intero carico viene generalmente trasmesso attraverso un singolo punto di mesh tra un driver e un ingranaggio guidato. Al contrario, in un sistema planetario, la coppia è condivisa tra tutti gli ingranaggi del pianeta (ad es. 3 o 4 ingranaggi del pianeta), moltiplicando efficacemente l'area di contatto che trasmette la potenza.
• Distribuzione dello stress: Questa condivisione del carico significa che ogni singolo dente di ingranaggio subisce una sollecitazione inferiore rispetto a un sistema a maglie che gestisce la stessa coppia totale. Ciò consente a ingranaggi più piccoli di trasmettere una potenza maggiore o che ingranaggi più grandi trasmettano una potenza significativamente più elevata senza aumentare proporzionalmente le loro dimensioni fisiche.
• Potenza compatta: Questa caratteristica di progettazione intrinseca rende i cambi planetari ideali per le applicazioni in cui lo spazio è limitato ma è necessaria una trasmissione ad alta potenza, offrendo più potenza in una busta più piccola.

2. Dimensione compatta

IL dimensione compatta dei cambi planetari è una conseguenza diretta del loro design coassiale e concentrico.

• Ingresso/output coassiale: A differenza dei cambi tradizionali in cui gli alberi di input e di uscita sono spesso offset, i cambi planetari hanno in genere i loro alberi di ingresso e uscita allineati sullo stesso asse. Questa disposizione coassiale semplifica la progettazione e l'integrazione della macchina, eliminando la necessità di allineamenti complessi dell'albero o spazio aggiuntivo per gli ingranaggi offset.
• Efficienza dello spazio: Gli ingranaggi sono disposti concentrati concentrati, con gli ingranaggi del pianeta orbita dentro L'ingranaggio ad anello attorno all'ingranaggio del sole. Questa disposizione interna riduce al minimo l'impronta generale del cambio rispetto ai set di ingranaggi esterni che richiedono più spazio per alberi paralleli e involucri più grandi per ospitare le camere.
• Vantaggi di integrazione: Questa impronta compatta è di fondamentale importanza nei macchinari moderni, in cui la miniaturizzazione e l'uso efficiente dello spazio sono driver di progettazione chiave. Consente funzionalità più complesse nei prodotti più piccoli, riduce le dimensioni e il peso complessivi della macchina e semplifica l'installazione.

3. alta efficienza

I cambi planetari sono molto apprezzati per il loro impressionante Efficienza di trasmissione di potenza , spesso raggiungendo fino al 97% o più per fase.

• Contatto rotolante: Il motivo principale di questa alta efficienza è la predominanza del contatto rotolante tra i denti degli ingranaggi. A differenza di altri tipi di attrezzatura che comportano un grado più elevato di attrito scorrevole, il movimento delle marce del pianeta rispetto al sole e agli ingranaggi ad anello è in gran parte un movimento di rotolamento. L'attrito di rotolamento è intrinsecamente inferiore all'attrito scorrevole, il che riduce al minimo le perdite di energia dovute a calore.
• Forze equilibrate: La distribuzione simmetrica degli ingranaggi del pianeta attorno all'ingranaggio solare aiuta a bilanciare le forze radiali all'interno del cambio. Ciò riduce i momenti di piegatura su alberi e cuscinetti, portando a meno attrito e usura e contribuendo ulteriormente alla maggiore efficienza e alla durata della vita estesa.
• Consumo di energia ridotto: Una maggiore efficienza si traduce direttamente in meno rifiuti energetici, minori temperature operative e, in definitiva, minori costi di esecuzione per l'attrezzatura. Questo è un fattore significativo nelle industrie ad alta intensità di energia e nelle applicazioni alimentate a batteria.

Oltre a questi vantaggi fondamentali, il design unico di cambi planetari contribuisce intrinsecamente a diverse altre caratteristiche benefiche:

• Bassa contraccolpo e alta rigidità: Il design rigido e di condivisione del carico con più punti di meshing fornisce intrinsecamente contraccolpi e rigidità torsionale elevata. Ciò è cruciale per le applicazioni che richiedono un movimento elevato e ripetibile, come la robotica e i macchinari a CNC.
• Operazione tranquilla: La condivisione del carico tra più ingranaggi e l'equilibrio intrinseco dei componenti rotanti portano a una trasmissione di potenza più fluida e ridotta rumore e vibrazione rispetto ad altri tipi di marcia, specialmente a velocità più elevate.
• Durata e lunga durata: La robusta costruzione e la distribuzione del carico bilanciata minimizzano l'usura dei singoli denti e cuscinetti, portando a una durata operativa più lunga e a una riduzione dei requisiti di manutenzione, anche sotto carichi pesanti.

Riepilogo dei vantaggi del cambio planetario

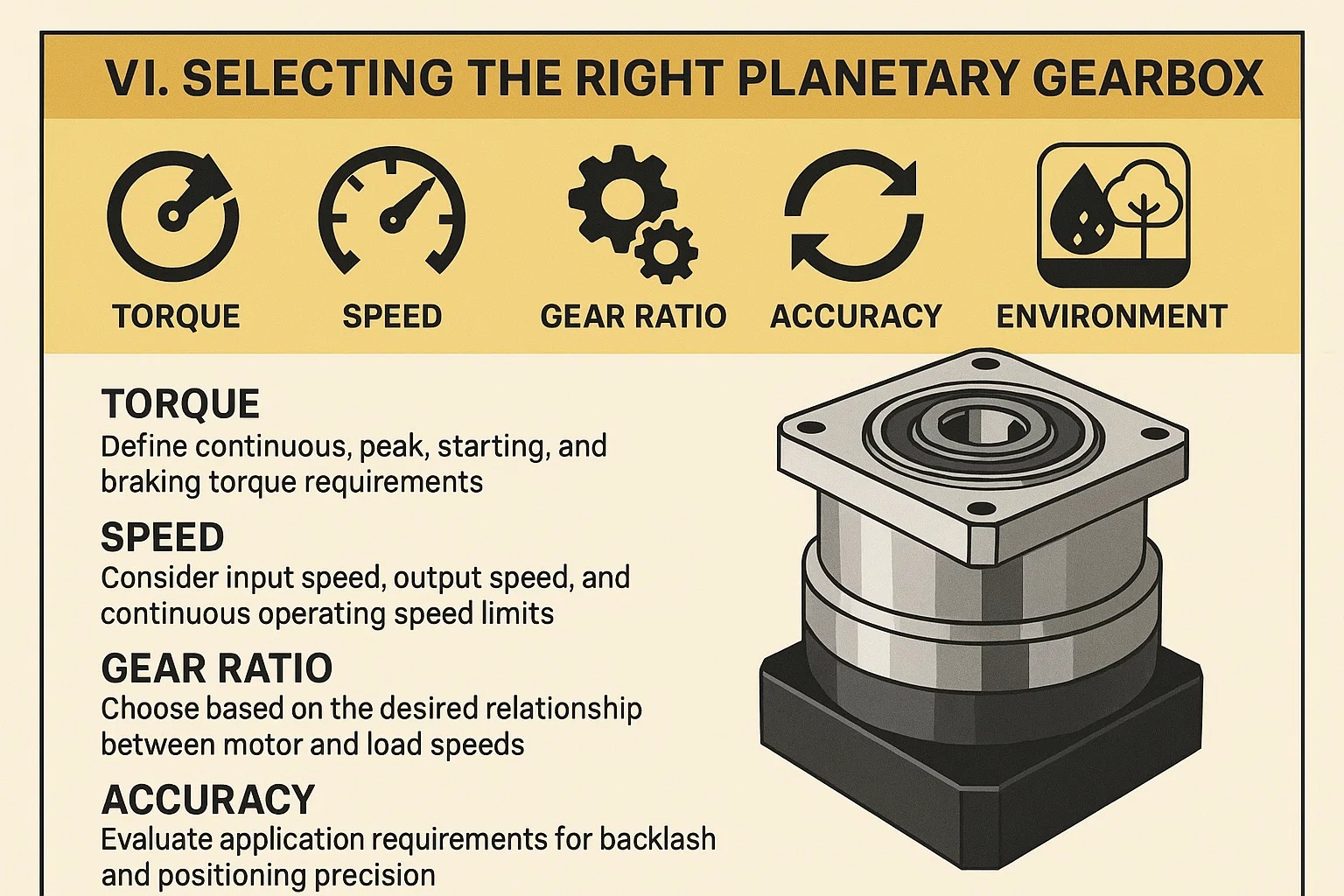

Vi. Selezione del giusto cambio planetario

La scelta del giusto cambio planetario è un passaggio fondamentale per garantire le prestazioni del sistema, l'affidabilità e il rapporto costo-efficacia. La selezione errata può portare a guasti alle apparecchiature, inefficienza o spese inutili. Questo processo richiede una comprensione completa delle esigenze dell'applicazione e un'attenta corrispondenza dei vari parametri del cambio.

1. Fattori da considerare: coppia, velocità, rapporto di marcia, precisione, ambiente

Quando si seleziona un cambio planetario, i seguenti fattori fondamentali devono essere valutati in modo completo:

• Coppia:
  • Coppia di output: Questo è uno dei parametri più cruciali. Devi definire chiaramente il coppia operativa continua e qualsiasi potenziale coppia di picco or Coppia di accelerazione L'applicazione richiede. La coppia di uscita nominale del cambio deve essere superiore alla coppia operativa continua dell'applicazione e la sua massima capacità di coppia momentanea deve essere in grado di resistere al picco o alle coppie di avvio dell'applicazione.
  • Coppia di inizio e coppia di frenata: Queste coppie transitorie sono spesso più alte delle coppie continue e il cambio ha bisogno di una capacità di riserva sufficiente per gestirle.
  • Coppia nominale contro coppia massima: La maggior parte dei produttori fornisce una coppia di uscita nominale (in genere la coppia massima che può essere continuamente trasmessa a una velocità e durata specifiche) e una coppia momentanea massima (il limite assoluto che il cambio può resistere a una breve durata prima del danno potenziale). Seleziona sempre in base alle esigenze effettive dell'applicazione.
• Velocità:
  • Velocità di input: Questo di solito si riferisce alla velocità di uscita del motore al cambio. Ogni cambio planetario ha un ammissibile velocità di ingresso massima , superando il quale può portare al surriscaldamento, ad un aumento del rumore o alla durata della vita ridotta.
  • Velocità di uscita: Questa è la velocità operativa finale richiesta dall'applicazione. Deriva dividendo la velocità di ingresso per il rapporto di ingranaggio.
  • Velocità operativa continua: La velocità con cui il cambio può funzionare per periodi prolungati. Il funzionamento ad alta velocità aumenta la generazione di calore.
• Rapporto di marcia:
  • IL Rapporto di attrezzatura Agisce come un ponte tra la velocità del motore e la velocità di carico desiderata. È determinato dividendo la velocità di input per velocità di uscita.
  • Quando si seleziona un rapporto, considerare l'intervallo di velocità operativa efficiente del motore e la velocità finale richiesta dal carico.
  • Se è necessario un rapporto di riduzione molto elevato, a cambio planetario a più stadi può essere necessario. Rapporti diversi influenzeranno le dimensioni, l'efficienza e il costo del cambio.
• Precisione (contraccolpo):
  • Gioco: Si riferisce al gioco angolare o alla "slop" nel treno degli ingranaggi. Viene misurato come la quantità di rotazione sull'albero di uscita quando l'albero di ingresso viene tenuto fisso e oscillato avanti e indietro, tipicamente espresso in Arc-minuti . Più piccolo è il contraccolpo, maggiore è la precisione della trasmissione del cambio.
  • Requisiti dell'applicazione:
    • Applicazioni ad alta precisione (ad es. Robotica, macchine a CNC, taglio laser): Richiedere i cambi di backlash ultra-bassa (ad es. <3 ARC-MIN) per garantire un posizionamento accurato e un monitoraggio del percorso.
    • Applicazioni industriali generali (ad es. Convevettori, imballaggi): Può avere requisiti di contraccolpo più rilassati (ad es. 5-15 arc-min).
  • La backlash inferiore implica in genere una produzione più precisa e un costo più elevato per il cambio.
• Ambiente:
  • Temperatura operativa: I cambi sono progettati per specifici intervalli di temperatura operativa. Il superamento di questi limiti può influire sulle prestazioni del lubrificante, la durata della tenuta e l'affidabilità complessiva del cambio. Gli ambienti caldi o freddi estremi richiedono progetti o lubrificanti speciali.
  • Classe di protezione (valutazione IP): Sulla base della presenza di polvere, umidità o agenti corrosivi nell'ambiente di lavoro, selezionare un cambio con una valutazione IP appropriata (ad esempio, IP65, IP67) per proteggere i componenti interni.
  • Vibrazioni e carichi di shock: Se l'applicazione prevede alti livelli di vibrazioni o carichi di shock periodici, potrebbe essere necessario un cambio più robusto con cuscinetti più durevoli.
  • Spazio di montaggio: Mentre i cambi planetari sono compatti, assicurarsi che ci sia spazio sufficiente per il montaggio e la corretta dissipazione del calore.

2. Fattore di servizio

IL Fattore di servizio ( f s ​ ) è un moltiplicatore di design cruciale utilizzato per regolare la valutazione della coppia nominale del cambio per tenere conto di varie incertezze e condizioni impegnative presenti nell'applicazione effettiva. Garantisce che il cambio selezionato abbia un margine di capacità di carico sufficiente per la vita operativa e l'affidabilità previste.

• Definizione: Il fattore di servizio è un coefficiente correttivo basato su fattori come il tipo di carico, il livello di shock, le ore di funzionamento giornaliere, la frequenza di avvio e le condizioni ambientali.
• Calcolo: IL Coppia nominale del cambio selezionato dovrebbe essere maggiore o uguale al Coppia di applicazione richiesta × Fattore di servizio ( f s ​ ) .
• Intervallo tipico dei fattori di servizio: Di solito tra 1,0 e 2,0 o anche più in alto.
  • 1.0 - 1.2: Carico uniforme, breve funzionamento quotidiano, niente shock.
  • 1.2 - 1.5: Carichi di shock moderati, normale funzionamento quotidiano.
  • 1.5 - 2.0: Carichi di shock pesanti, funzionamento continuo per impieghi pesanti, frequenti avviamenti/arresti.
• Importanza: I produttori in genere forniscono linee guida dettagliate sulla selezione dei fattori di servizio nei loro cataloghi di prodotti. Trascurare il fattore di servizio può portare a sovraccarico di cambio, usura prematura e guasti.

3. Inerzia

Inerzia (momento di inerzia, J ) Si riferisce alla resistenza di un oggetto ai cambiamenti nel suo movimento di rotazione. Nella selezione dei cambi planetari per le applicazioni di servo, la corrispondenza dell'inerzia è una considerazione fondamentale.

• Caricare inerzia: L'inerzia delle parti meccaniche guidate dal cambio.
• Inerzia del motore: L'inerzia del rotore del motore.
• Inerzia del cambio: L'inerzia dei componenti rotanti interni del cambio (ingranaggi del pianeta, marcia solare, ecc.), Di solito espressa come inerzia riflessa sull'albero di ingresso.
• Rapporto di corrispondenza inerzia: Si consiglia generalmente di mantenere il rapporto tra l'inerzia del carico (riflesso sull'albero del motore) e l'inerzia del rotore del motore in un certo intervallo, in genere da 1: 1 a 10: 1 (inerzia di carico / inerzia del motore). La corrispondenza ottimale è spesso tra 3: 1 e 5: 1.
  • Un rapporto troppo alto: Può portare all'instabilità del controllo del motore, alla risposta lenta, al surriscaldamento o alle vibrazioni.
  • Un rapporto troppo basso: Può comportare un funzionamento inefficiente, poiché il motore non utilizza completamente le sue capacità.
• Calcolo: L'inerzia del carico si riflette sull'albero del motore dividendolo per il quadrato del rapporto di marcia. Ad esempio, se il rapporto di marcia è i e il carico inerzia è J L ​ , l'inerzia del carico riflesso sull'albero del motore è J L ​ / i 2 .

4. Capacità termica

Capacità termica Si riferisce alla massima quantità di calore che un cambio può dissipare continuamente senza la sua temperatura interna che supera i limiti ammissibili, date condizioni ambientali specifiche.

• Fonti di calore: Durante il funzionamento, i cambi planetari generano calore a causa dell'attrito in maglia di ingranaggio, dell'attrito del cuscinetto e delle perdite di soffocamento del lubrificante. Se questo calore non viene dissipato efficacemente, le temperature interne aumenteranno.
• Impatto della temperatura: Le temperature interne eccessivamente elevate accelerano il degrado del lubrificante, riducono la durata della vita e possono portare a usura prematura o danni di ingranaggi e cuscinetti.
• Importanza:
  • For Operazioni continue a servizio pesante, ad alta velocità o di lunga durata , la capacità termica è un parametro di selezione cruciale.
  • Anche se un cambio soddisfa la capacità di coppia e i requisiti di corrispondenza dell'inerzia, potrebbe comunque surriscaldarsi durante il funzionamento continuo se la sua capacità termica è insufficiente.
• Dissipazione del calore: Il calore viene in genere dissipato attraverso la superficie dell'involucro del cambio attraverso la convezione naturale o talvolta attraverso sistemi di raffreddamento forzato come i ventilatori. I produttori forniscono grafici o dati di capacità termici per aiutare gli utenti a valutarlo.

5. Abbinamento del cambio all'applicazione

La selezione di un cambio planetario è un processo iterativo che coinvolge compromessi e ottimizzazione di tutti i fattori sopra menzionati.

1. Definire i requisiti dell'applicazione: Specificare chiaramente la coppia di uscita richiesta, la velocità, la precisione, il ciclo di lavoro e le condizioni ambientali.
2. Calcoli preliminari: In base alle esigenze di coppia e velocità, inizialmente determinare il rapporto di marcia richiesto.
3. Applicare il fattore di servizio: Regolare il requisito di coppia applicando il fattore di servizio appropriato in base al tipo di carico e alle condizioni operative.
4. Corrispondenza inerzia: Valuta l'inerzia del carico e riflettelo sull'albero del motore tramite il rapporto di marcia per garantire una buona corrispondenza con l'inerzia del motore.
5. Verificare la capacità termica: Soprattutto per il funzionamento continuo, assicurarsi che la capacità termica del cambio selezionata sia sufficiente per dissipare il calore generato.
6. Requisiti di precisione: Sulla base della domanda dell'applicazione di precisione del posizionamento, scegli un cambio con una classe di backlash appropriata.
7. Idoneità ambientale: Controllare la valutazione della protezione IP, l'intervallo di temperatura operativa e altre specifiche ambientali.
8. Dimensioni e montaggio: Conferma le dimensioni fisiche del cambio si adattano allo spazio disponibile e che lo stile di montaggio soddisfi i requisiti di progettazione.
9. Consultare il produttore: La selezione finale dovrebbe integrare specifiche tecniche dettagliate, curve di prestazione e guide di selezione fornite dal produttore. Spesso gli ingegneri del produttore possono offrire consulenza di esperti su misura per la tua applicazione specifica.

Fattori chiave per panoramica della selezione del cambio planetario

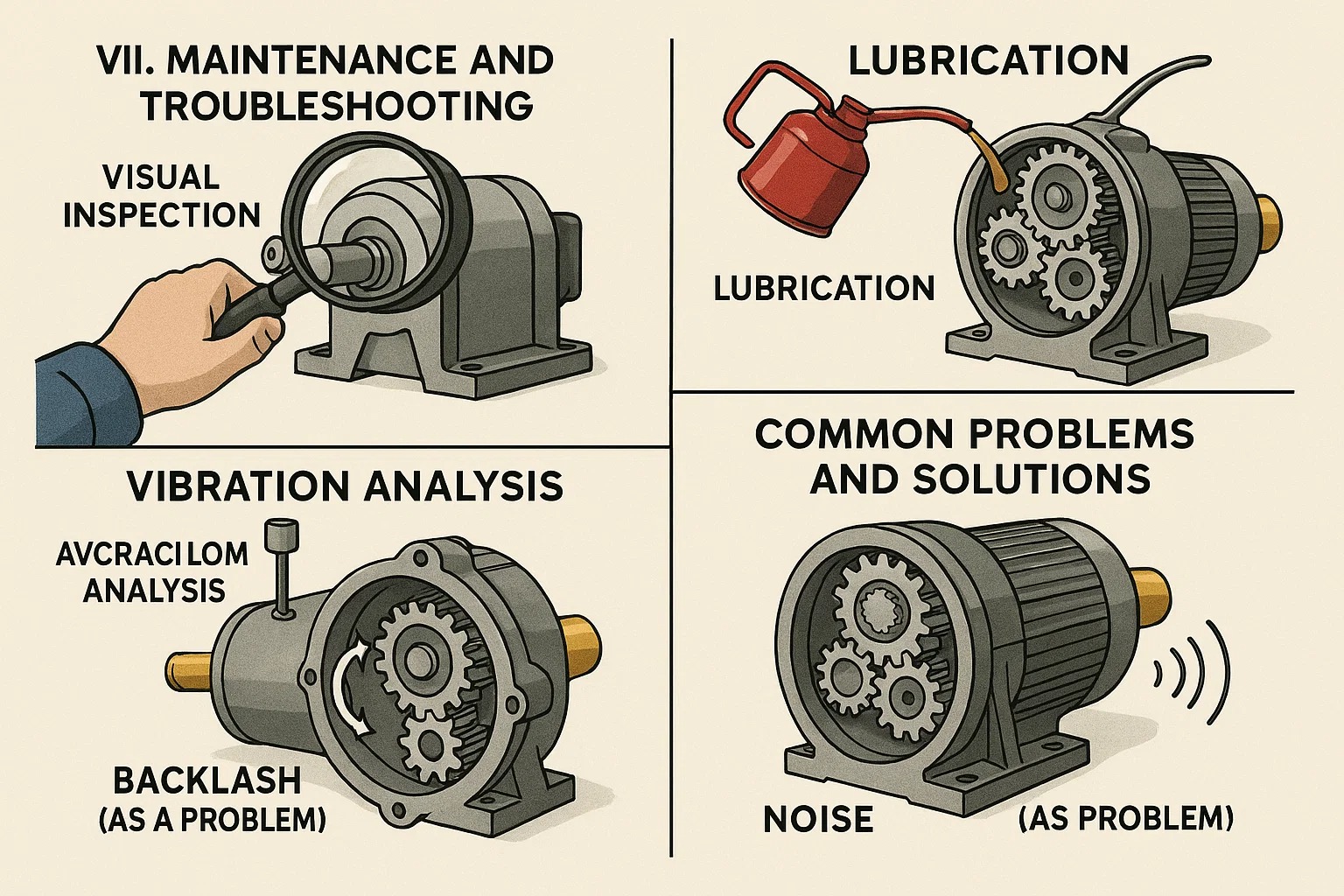

Vii. Manutenzione e risoluzione dei problemi

1. Attività di manutenzione regolari

La manutenzione proattiva e programmata è molto più conveniente rispetto alle riparazioni reattive. Un tipico regime di manutenzione per i cambi planetari dovrebbe includere:

• Ispezioni visive: Controllare regolarmente il cambio per eventuali segni di danni esterni, chiusure sciolte, vibrazioni insolite o perdite di olio attorno a guarnizioni e articolazioni. Un esterno del cambio pulito aiuta anche in un'efficace dissipazione del calore.
• Controllo a livello di lubrificante: Ispezionare periodicamente il livello di lubrificante. Per le unità lubrificate con olio, ciò potrebbe coinvolgere un'astina di livello o un bicchiere a vista. Per le unità lubrificate per grasso, assicurarsi che il raccordo di grasso sia accessibile e chiaro.
• Valutazione delle condizioni del lubrificante: Controlla il colore, la chiarezza e la coerenza del lubrificante. Eventuali segni di scolorimento (oscuramento), nuvolosità (contaminazione dell'acqua) o particelle metalliche indicano la necessità di un cambiamento di lubrificante immediato e ulteriori indagini.
• Controllo della tenuta di fissaggio: Nel tempo, le vibrazioni possono causare alle spalle bulloni di montaggio e dispositivi di fissaggio dell'accoppiamento. Controllare regolarmente e ri-torque tutti i bulloni critici in base alle specifiche del produttore. Le connessioni sciolte possono portare a disallineamento, aumento dell'usura e rumore.
• Pulizia: Mantieni il cambio esterno libero da polvere, sporcizia e detriti. Un accumulo può fungere da strato isolante, ostacolando la dissipazione del calore e potenzialmente portando al surriscaldamento.

2. Lubrificazione

La lubrificazione è probabilmente il singolo fattore più critico nella longevità e nelle prestazioni del cambio planetario. Serve molteplici funzioni vitali:

• Riduce l'attrito e l'usura: Crea un film protettivo tra parti in movimento (ingranaggi, cuscinetti), prevenendo il contatto da metallo a metallo.

• Dissipa il calore: Porta via il calore generato dall'attrito, contribuendo a mantenere temperature operative ottimali.

• Protegge dalla corrosione: Forma una barriera contro l'umidità e gli agenti corrosivi, prevenendo la ruggine e il degrado dei componenti interni.

• Cleans: Aiuta a trasportare particelle di usura, mantenendo pulite le superfici interne.

• Tipi di lubrificanti:

  • Grasso: In genere utilizzato per cambi più piccoli, sigillati o a bassa velocità. Fornisce buone proprietà di tenuta e può funzionare in vari orientamenti. Tuttavia, offre meno capacità di raffreddamento dell'olio.
  • Olio: Preferito per applicazioni più grandi, più elevate o più elevate grazie alle sue capacità di raffreddamento e pulizia superiori. Viscosità diverse sono disponibili in base a velocità, temperatura e carico.

• Metodi di lubrificazione:

  • Lubrificazione grasso: Applicato tramite raccordi di grasso a intervalli specificati.
  • Lubrificazione del bagno d'olio: Gli ingranaggi parzialmente immersi in un serbatoio dell'olio, schizzando olio sui componenti.
  • Lubrificazione splash: Simile al bagno d'olio, ma si basa maggiormente sul movimento degli ingranaggi per schizzare l'olio.
  • Lubrificazione forzata (circolazione dell'olio): Utilizzato per cambi di grandi dimensioni, in cui l'olio viene pompato attraverso il sistema, filtrato e raffreddato.

• Programma di lubrificazione: Aderire sempre rigorosamente al Raccomandazioni del produttore . Questo include:

  • Riempimento/modifica iniziale: Spesso richiesto dopo un periodo di irruzione iniziale.
  • Intervalli di cambiamento regolari: In base alle ore di funzionamento, temperatura, carico e tipo di lubrificante.
  • Top-up: Per i sistemi che lo consentono, è essenziale mantenere il livello di lubrificante corretto.

3. Analisi delle vibrazioni

Analisi delle vibrazioni è una potente tecnica di manutenzione predittiva utilizzata per rilevare i primi segni di usura, danni o disallineamento all'interno del cambio, spesso molto prima del rumore udibile o del fallimento significativo.

• Scopo: Monitorare la "salute" del cambio analizzando la sua firma di vibrazione unica. Le modifiche in questa firma indicano un problema di sviluppo.
• Come funziona: I sensori (accelerometri) sono collegati all'alloggiamento del cambio per misurare le vibrazioni. Queste misurazioni vengono quindi analizzate per frequenze e ampiezze specifiche che corrispondono a vari componenti interni (ad esempio denti di ingranaggi specifici, cuscinetti, alberi).
• Cosa rileva:
  • Abbigliamento del cuscinetto: Aumento delle vibrazioni a frequenze specifiche relative agli elementi del cuscinetto (palline/rulli, corsa interna, gara esterna, gabbia).
  • Difetti dei denti degli ingranaggi: Fipping, vaiolatura o usura sui denti degli ingranaggi Crea motivi di vibrazione unici.
  • Disallineamento: Il disallineamento dell'albero o i problemi di montaggio possono causare vibrazioni caratteristiche.
  • Squilibrio: I componenti rotanti squilibrati possono portare ad una maggiore vibrazione.
  • Allentanza: I componenti sciolti possono causare vibrazioni simili all'impatto.
• Vantaggi:
  • Tempi di inattività non pianificati ridotti: Consente riparazioni programmate durante le finestre di manutenzione previste, prevenendo guasti catastrofici.
  • Programmi di manutenzione ottimizzati: Passare dalla manutenzione basata sul tempo a basato su condizioni, riducendo gli interventi non necessari.
  • Vita componente estesa: Affrontare le questioni minori presto impedisce loro di intensificarsi nei gravi problemi.

4. Problemai e soluzioni comuni

La risoluzione dei problemi di un cambio planetario inizia spesso con un'attenta osservazione dei sintomi (rumore, calore, perdite, prestazioni ridotte) e quindi restringendo sistematicamente le potenziali cause. Consultare sempre prima il manuale tecnico del cambio.

5. Backlash (come problema)

Mentre un certo contraccolpo è normale per qualsiasi treno a marcia, un Aumento del contraccolpo spesso indica usura o danno.

• Cause:
  • Usura normale: Per periodi operativi prolungati, le superfici dei denti e le autorizzazioni dei cuscinetti possono gradualmente aumentare.
  • Abbigliamento del cuscinetto: I cuscinetti usurati consentono agli alberi di muoversi radialmente, aumentando il gioco efficace tra i denti degli ingranaggi.
  • Usura/danno dei denti ingranaggi: La vaiolatura, lo spalling o l'eccessiva usura sui denti degli ingranaggi aumenta direttamente il gioco.
  • Assemblaggio improprio: Bulloni tormentati in modo errato o un raccordo improprio durante il gruppo o la riparazione iniziali.
  • Carichi di sovraccarico/shock: Carichi improvvisi ed eccessivi possono deformare o danneggiare i denti e i cuscinetti degli ingranaggi.
• Sintomi: Mozione a scatti o imprecise durante i cambiamenti di direzione, una ridotta precisione di posizionamento nelle applicazioni di precisione, un aumento del rumore (clunking o bussare durante le inversioni).
• Soluzioni:
  • Per la maggior parte dei cambi planetari sigillati ad alta precisione, un aumento del contraccolpo di solito significa Sostituzione del cambio Poiché i componenti interni non sono progettati per la regolazione o la riparazione del campo.
  • In alcuni cambi industriali più grandi e utili, i componenti usurati (ingranaggi, cuscinetti) potrebbero essere sostituibili da un tecnico qualificato.
  • Garantire un adeguato allineamento di montaggio e accoppiamento per escludere cause esterne.

6. Rumore (come problema)

Il rumore insolito da un cambio planetario è un forte indicatore di un problema sottostante. Il tipo di rumore può spesso suggerire il problema.

• Cause:
  • Lubrificante insufficiente o contaminato: La mancanza di film di lubrificanti o particelle abrasive in olio/grasso porta ad un aumento dell'attrito e dei suoni di macinazione.
  • Cuscinetti usurati o danneggiati: Produrre rumori piagnucolati, ronzii o macinati, a seconda del tipo e dell'estensione dell'usura.
  • Denti di marcia danneggiati: I denti a scheggiatura, vaiolatura o rotti possono causare suoni di bussare, clunking o rettifica irregolari.
  • Disallineamento: Tra il motore e il cambio, o il cambio e il carico guidato, può causare vibrazioni e rumore eccessivi.
  • Sovraccarico: Operando oltre la capacità nominale porta ad un aumento dello stress, del calore e del rumore.
  • Risonanza: Se la frequenza operativa corrisponde a una frequenza naturale della macchina, può amplificare vibrazioni e rumore.
• Sintomi: Piagnucolio, ronzio, macinazione, clunking, bussare, tintinnare.
• Soluzioni:
  • Controllare/sostituire lubrificante: Assicurarsi di tipo, livello e pulizia corretti.
  • Ispeziona per l'usura: Ascolta diverse aree, considera l'analisi delle vibrazioni per individuare la sorgente (cuscinetti, ingranaggi).
  • Riallineare: Verificare e correggere qualsiasi disallineamento nel treno di guida.
  • Riduci il carico: Assicurarsi che il cambio non funzioni oltre i suoi rating di coppia continui o intermittenti.
  • Isolamento: Utilizzare i supporti per l'abbreviazione delle vibrazioni se il rumore è dovuto a risonanza o vibrazioni trasmesse.

Problemi, cause e soluzioni comuni del cambio planetario

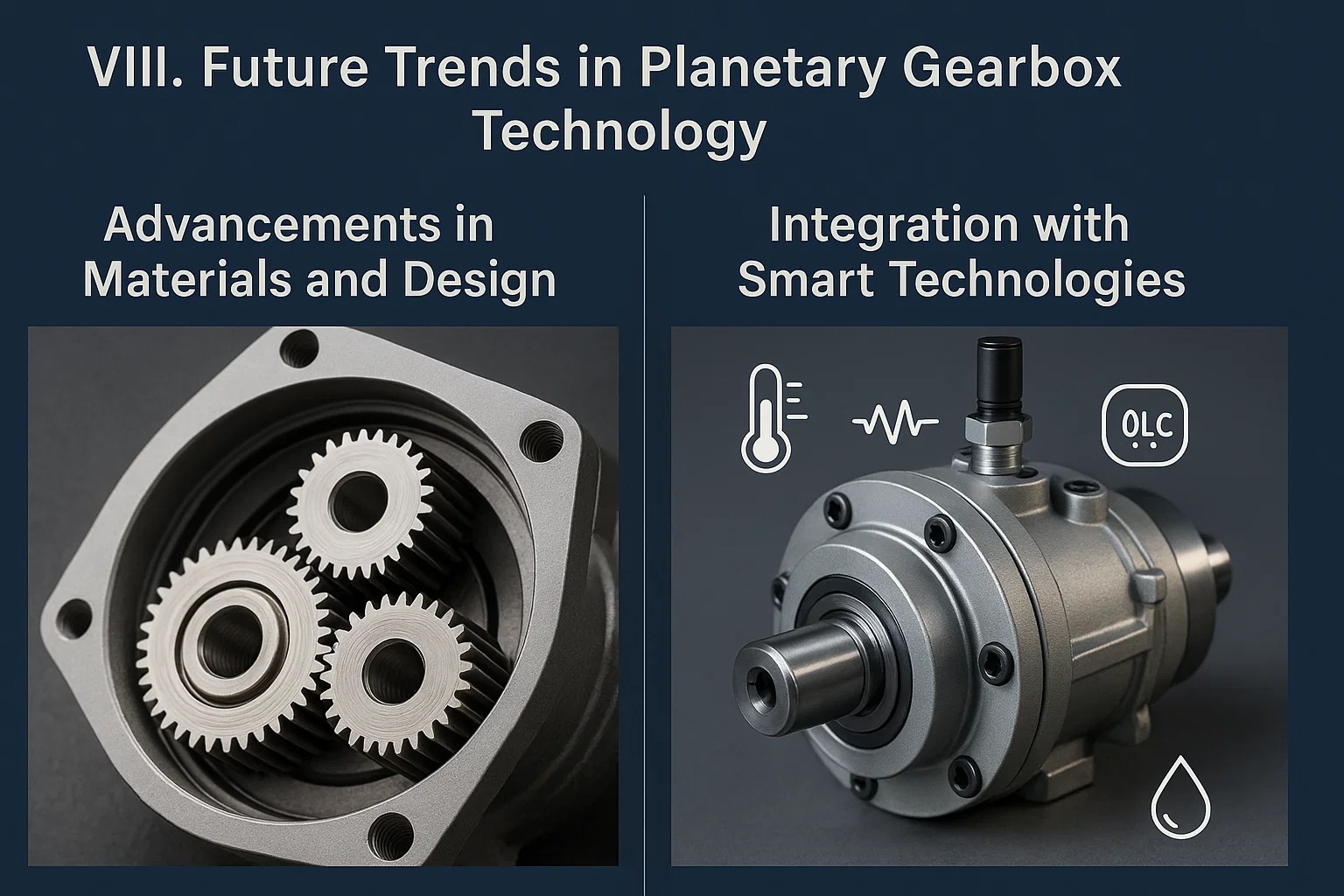

Viii. Tendenze future nella tecnologia del cambio planetario

Il campo della trasmissione di potere è in continua evoluzione, guidato da crescenti esigenze di prestazioni più elevate, maggiore efficienza, intelligenza migliorata e una migliore sostenibilità tra i settori. La tecnologia Planetary Gearbox è in prima linea in questa evoluzione, con diverse tendenze chiave che ne danno il futuro.

1. Avanzamenti nei materiali e nel design

L'innovazione nella scienza dei materiali e nelle metodologie di progettazione sta spingendo i confini di ciò che i cambi planetari possono ottenere:

• Materiali avanzati:
  • Materiali del rapporto resistenza a peso più elevato: La ricerca su nuove leghe in acciaio, ceramica e materiali compositi mira a produrre ingranaggi e alloggi più leggeri ma più forti. Ciò è particolarmente cruciale per aerospaziale, automobilistico (in particolare EV) e robotica in cui la riduzione del peso influisce direttamente sulle prestazioni e sull'efficienza energetica.
  • Trattamenti e rivestimenti superficiali migliorati: Nuove tecniche di indurimento superficiale (ad es. Nitridico avanzato, carburizzazione) e a bassa frizione, rivestimenti resistenti ad alto livello (ad es. DLC-carbonio a diamante). Questi migliorano la durata dei denti degli ingranaggi, riducono le perdite di attrito ed estendono la vita operativa dei componenti, anche in carichi estremi o in ambienti difficili.
  • Materiali intelligenti: Sebbene ancora in gran parte nella ricerca, la potenziale integrazione di materiali intelligenti che può adattarsi alle mutevoli condizioni (ad esempio, le proprietà auto-lubrificanti e auto-guari) potrebbe rivoluzionare la manutenzione e la longevità del cambio.
• Geometria degli ingranaggi ottimizzati e design dei denti:
  • Simulazione e analisi avanzate: I moderni strumenti computazionali come l'analisi degli elementi finiti (FEA) e la fluidodinamica computazionale (CFD) consentono agli ingegneri di modellare e simulare con precisione la meshing degli ingranaggi, la distribuzione dello stress e il flusso di lubrificazione. Ciò porta a profili e geometrie dei denti degli ingranaggi ottimizzati che minimizzano le concentrazioni di sollecitazione, migliorano la condivisione del carico, riducono il rumore e massimizzano l'efficienza.
  • Modifica della topografia: La progettazione di micro-topografie specifiche sulle superfici dei denti può migliorare la formazione di film lubrificanti, ridurre l'attrito e migliorare la resistenza all'usura.
• Produzione additiva (stampa 3D):
  • Geometrie complesse: La stampa 3D consente la creazione di strutture interne altamente complesse all'interno dei cambi, come canali di raffreddamento integrati, design ottimizzati leggeri o persino nuove geometrie di ingranaggi che sono impossibili da produrre con metodi di lavorazione tradizionali.
  • Prototipazione rapida e personalizzazione: Questa tecnologia facilita la prototipazione rapida di nuovi progetti e consente una produzione economica di cambi planetari altamente personalizzati per applicazioni di nicchia senza costi di strumenti estesi.

2. Integrazione con tecnologie intelligenti

La convergenza dell'ingegneria meccanica con le tecnologie digitali sta trasformando i cambi planetari in componenti "intelligenti", in grado di auto-monitoraggio e funzionamento intelligente.

• Sensori integrati: I cambi futuri presenteranno sempre più sensori incorporati per il monitoraggio in tempo reale di parametri critici come:
  • Temperatura: In vari punti interni per rilevare il surriscaldamento.
  • Vibrazione: Per identificare i primi segni di usura del cuscinetto o danni all'ingranaggio.
  • Velocità e coppia: Per il monitoraggio delle prestazioni e il rilevamento del sovraccarico.
  • Qualità del lubrificante: Sensori in grado di rilevare la contaminazione o il degrado del lubrificante.
• Intelligenza artificiale (AI) e Machine Learning (ML):
  • Manutenzione predittiva: Gli algoritmi di AI analizzano i dati dai sensori integrati per prevedere potenziali guasti prima che si verificano, consentendo una manutenzione proattiva e minimizzando i tempi di inattività non pianificati. I modelli di apprendimento automatico possono identificare sottili anomalie nei modelli operativi che potrebbero perdere l'analisi umana.
  • Ottimizzazione delle prestazioni: L'intelligenza artificiale può analizzare le condizioni operative e regolare i parametri (se il sistema consente) per ottimizzare l'efficienza o estendere la durata dei componenti.
  • Rilevamento di anomalie: Contrassegnare rapidamente condizioni operative insolite che si discostano dal comportamento normale.
• Tecnologia gemella digitale:
  • Repliche virtuali: La creazione di un "gemello digitale" virtuale di un cambio fisico consente una simulazione in tempo reale, previsione delle prestazioni e test virtuali di diversi scenari senza influire sull'unità fisica reale.
  • Diagnostica migliorata: Il gemello digitale può elaborare i dati in tempo reale dal cambio fisico per fornire diagnostica e prognostica altamente accurati.

3. Monitoraggio delle condizioni

Monitoraggio delle condizioni (cm) è una pietra miliare della tecnologia del cambio intelligente, spostando le strategie di manutenzione da reattive o basate sul tempo a quella predittiva e basata sulle condizioni.

• Definizione: Il monitoraggio delle condizioni prevede l'osservazione continua o periodica dello stato di un cambio planetario e dei suoi componenti per identificare i cambiamenti che potrebbero indicare un errore di sviluppo o un deterioramento delle prestazioni.
• Metodi:
  • Analisi delle vibrazioni: (Come dettagliato nella sezione VII) rimane uno strumento primario, rilevando problemi come l'usura del cuscinetto, i difetti dei denti degli ingranaggi e lo squilibrio.
  • Monitoraggio della temperatura: Monitoraggio delle temperature interne ed esterne per identificare il calore indotto dall'attrito, indicando potenziali problemi di lubrificazione o sovraccarico.
  • Analisi dell'olio: Analisi di laboratorio di campioni di lubrificante per rilevare particelle di usura, contaminazione (ad es. Acqua, carburante) e degrado del lubrificante, fornendo approfondimenti sulla salute dei componenti interni.
  • Emissione acustica (AE): Ascoltando suoni ad alta frequenza generati da guasti incipienti come la propagazione della crepa o il danno superficiale.
• Vantaggi: Manutenzione proattiva, ridotto tempi di inattività non programmati, aumento dell'utilizzo delle risorse, programmi di riparazione ottimizzati, durata dei componenti estesi e sicurezza operativa avanzata.

4. Integrazione IoT

IL Internet of Things (IoT) Collega i cambi planetari a ecosistemi digitali più ampi, consentendo un monitoraggio remoto, il processo decisionale basato sui dati e l'integrazione senza soluzione di continuità nelle fabbriche intelligenti (Industry 4.0).

• Connettività: I cambi saranno sempre più dotati di moduli di comunicazione (ad es. Wi-Fi, cellulare, Ethernet) per trasmettere i dati dei sensori a gateway locali o piattaforme basate su cloud.
• Monitoraggio e controllo remoti: Gli operatori e i team di manutenzione possono monitorare la salute del cambio, le metriche delle prestazioni e ricevere avvisi da qualsiasi luogo, facilitando la diagnostica remota e potenzialmente anche le regolazioni remote.
• Approfondimenti basati sui dati: Le grandi quantità di dati raccolte consentono analisi sofisticate, fornendo approfondimenti più profondi sulle prestazioni del cambio, identificando le tendenze, ottimizzando i parametri operativi e supportando iniziative di miglioramento continuo.
• Integrazione con i sistemi aziendali: I cambi abilitati IoT possono integrarsi perfettamente con i sistemi ERP di pianificazione delle risorse aziendali (ERP), i sistemi di esecuzione della produzione (MES) e i sistemi di gestione della manutenzione assistita da computer (CMM), creando una visione olistica delle operazioni di fabbrica e delle esigenze di manutenzione.

Queste tendenze indicano collettivamente un futuro in cui i cambi planetari non sono solo componenti meccanici ma sistemi intelligenti, connessi e autocoscienti che contribuiscono in modo significativo all'efficienza, all'affidabilità e all'automazione dei processi industriali.

Conclusione: riepilogo dei vantaggi e usi dei cambi planetari

Questa guida approfondita ha attraversato l'intricato mondo dei cambi planetari, dai loro principi di lavoro fondamentali alle loro diverse applicazioni e profondi vantaggi. Abbiamo esplorato come questi ingegnosi sistemi meccanici, caratterizzati dalla loro attrezzatura solare centrale, in orbita le marce del pianeta e l'ingranaggio ad anello esterno, trasformano il potere rotazionale per soddisfare i requisiti impegnativi dell'industria moderna.

Abbiamo visto che la forza principale dei cambi planetari risiede nella loro capacità di consegnare densità di coppia eccezionalmente alta all'interno di a impronta notevolmente compatta . Questo design unico consente la distribuzione efficiente del carico su più maglie di ingranaggi, risultando Efficienza di trasmissione di potenza superiore and contraccolpo minimo , che è fondamentale per il controllo di precisione. Questi vantaggi intrinseci li distinguono dalle soluzioni di attrezzatura convenzionali, rendendoli una pietra miliare di macchinari ad alte prestazioni.

La versatilità dei cambi planetari è evidente nella loro diffusa adozione attraverso una moltitudine di settori. Dai movimenti precisi di Automazione industriale e le articolazioni articolate di robotica alle robuste esigenze di aerospaziale and trasmissioni automobilistiche , sono indispensabili. Il loro ruolo si estende al settore energetico, alimentando Turbine eoliche e garantire il posizionamento accurato di Sistemi di tracciamento solare e ottimizzare le prestazioni in macchinari di imballaggio e stampa . Indipendentemente dall'applicazione, i cambi planetari forniscono costantemente la forza, la riduzione della velocità e l'accuratezza necessarie per guidare i progressi.

Inoltre, abbiamo toccato la continua evoluzione di questa tecnologia, guidata da progressi nei materiali, tecniche di produzione e integrazione di tecnologie intelligenti. Il futuro promette cambi di cambi planetari ancora più intelligenti, connessi ed efficienti, dotati di sofisticati Monitoraggio delle condizioni and Funzionalità IoT , spingendo i confini della manutenzione predittiva e dell'ottimizzazione operativa.

In sostanza, i cambi planetari sono molto più che semplici componenti per la riduzione della velocità o la moltiplicazione della coppia; Sono abilitanti vitali di precisione, potenza ed efficienza in un mondo sempre più dipendenti da macchinari avanzati. Mentre le industrie continuano a richiedere prestazioni più elevate in pacchetti più piccoli e più affidabili, l'ingegnosità e i benefici dei cambi planetari garantiranno il loro ruolo indispensabile per i decenni a venire. Il nostro impegno come produttore leader è continuare a innovare, fornendo soluzioni di cambio planetario all'avanguardia che soddisfano le esigenze in evoluzione dei nostri clienti e guidano il futuro della trasmissione di energia meccanica.
